Upínání vrtáků
Vrtáky s válcovou upínací stopkou se upínají převážně do sklíčidel tříčelisťových. Tři čelisti zaručují přesnější vystředění vrtáku, než málo používaná sklíčidla dvoučelisťová. Sklíčidla jsou ovládána klíčem s kuželovým ozubeným kolečkem. Klíč se vsadí do jedné ze tří děr na obvodu tělesa sklíčidla, ozubení kolečka zapadne do ozubeného věnce sklíčidla a pootáčením klíčem pak dojde k obepínání čelistí kolem stopky vrtáku. Na závěr je lépe dotáhnout každou ze tří čelistí zvlášť.
 |
 |
| obr. Dvoučelisťové sklíčidlo | obr. Tříčelisťové sklíčidlo |
Válcová stopka vrtáku má být do sklíčidla zasunuta alespoň do tří čtvrtin. Velmi důležité je ale dbát na to, aby vrták při upínání nedosedl až na dno sklíčidla, neboť po zatížení a vymezení vůlí čelistí by mohlo při práci dojít k prokluzu stopky vrtáku v čelistech a tím i k vážnému poškození nástroje. Při častém vyměňování vrtáků do průměru asi 10mm se dobře uplatňují samosvěrná rychloupínací sklíčidla, která k dotažení nepotřebují klíč, ale dotahují se pouze rukou.
Sklíčidla se do vřetena vrtačky upevňují na závit, nebo pomocí kuželového upínacího trnu.

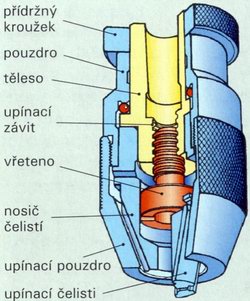

obr. Rychloupínací sklíčidlo
Přesnější uložení ve vřetenu vrtačky zaručují kuželové stopky s tzv. Morseovým kuželem, používaným v sedmi rozměrech, nejmenší s označením 0, největší s označením 6. Vrtáky s kuželovou stopkou se do kuželové dutiny vřetena nasazují buď přímo a to v případě, že velikost vnějšího kužele vrtáku souhlasí s velikostí vnitřního kužele vřetena. Pokud velikost kuželové stopky vrtáku je menší, než rozměr dutiny vřetena, pak je nutno vyrovnat rozdíl obou velikostí redukčním pouzdrem příslušných rozměrů. V nouzi můžeme rozdíl vyrovnat i více pouzdry, není však příliš vhodné použít kombinaci více než dvou redukčních pouzder z důvodu načítání výrobních nepřesností jednotlivých pouzder a tím hrozícímu nebezpečí vyosení vrtáku.

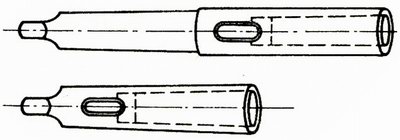

obr. Redukční pouzdra
| Příklad: | Ve vřetenu vrtačky máme dutinu velikosti Morse 4, pro vrtání máme k dispozici vrták s kuželovou stopkou velikosti Morse 2. |
| Řešení: |
|
Označení velikosti redukčních pouzder najdeme pod unášečem každého z nich a značí se např. 4 / 2 a znamená to, že redukční pouzdro má rozměr vnějšího kužele Morse 4, a rozměr dutiny Morse 2.
Vyjmutí vrtáku s kuželovou stopkou z vřetena vrtačky, nebo rozložení sestavy vrtáku s redukčním pouzdrem se provede pomocí vyrážecího klínu, který vsuneme do vyrážecího otvoru vřetena nebo redukčního pouzdra a lehkým úderem kladiva do vyrážecího klínu nástroje uvolníme. Přitom je nutno dbát na to, aby uvolněné nástroje byly včas zachyceny a nepoškodily se pádem na podlahu nebo podstavec stroje.

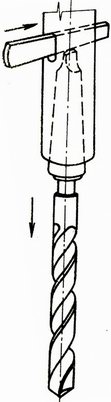

obr. Použití vyrážecího klínu
