Soustružení vnitřních válcových ploch
Soustružení vnitřních válcových ploch se používá tehdy, jestliže nelze dosáhnout požadované přesnosti rozměrů děr vrtáním nebo vyhrubováním. Přesné zhotovení děr se provádí tak, že se v materiálu nejprve navrtá díra a ta se pak soustruží, nebo se soustruží hrubá díra ponechaná v odlitcích.
Vnitřní válcové plochy se soustruží hůře než vnější plochy, neboť soustružník nevidí na průběh a výsledek práce.
Vnitřní nože
Vnitřní nože musí být přizpůsobeny tvaru a délce soustružené díry. Jejich průřez je
menší než u ostatních nožů, vyložení je naopak velké (je odvislé od hloubky díry). Nůž musí
vyčnívat z nožové hlavy nejméně o délku, která se rovná hloubce díry. S noži pro vnitřní
obrábění lze odebírat jen třísky menšího průřezu, neboť se při obrábění chvějí, pruží a
jsou poddajné.
K obrábění vnitřních ploch se používají tyto nože:
- vnitřní ubírací nože - vyrobeny z RO nebo SK jako celistvé nebo z konstrukční oceli s připájenou, přivařenou nebo mechanicky připevněnou břitovou destičkou z RO (SK). Používají se k hrubování nebo k soustružení na čisto průchozích děr. Upínací části nožů jsou kruhového nebo čtvercového průřezu. Vyložení nožů musí být co nejmenší, taktéž tříska by měla být menšího průřezu. V případě opaku se obrobek chvěje a pruží a není možno dosáhnout požadované kvality.
- vnitřní rohové nože - vyrobeny z RO nebo SK, používají se pro soustružení vnitřních osazení. Oproti předcházejícímu typu nože, dovoluje upnutí velké vyložení, ovšem špička nástroje je nepříznivě namáhána.
- vnitřní zapichovací nože - jsou ze stejného materiálu jako předchozí a používají se k soustružení drážek v dírách.
- vnitřní závitové nože - vyrábějí se z RO 19 800, řezná část nože je přivařena na těleso nože z konstrukční oceli.
Nože na soustružení vnitřních ploch je nutno podbrušovat, aby se zmenšilo tření mezi hřbetem nože a řeznou plochou. Velikost podbroušení závisí na průměru díry - čím menší průměr, tím větší podbroušení.

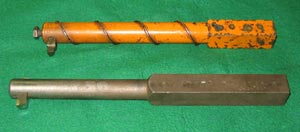

Vyvrtávací tyče
Při obrábění dlouhých děr není možno použít soustružnické nože upnuté v nožové hlavě. Je nutno
použít vyvrtávací tyče, do nichž je nůž upnut.
Vyvrtávací tyče se vyrábějí z konstrukční oceli. Jejich průřez musí být co největší, neboť při práci je na ně vyvíjen tlak, který by je ohýbal. V případě, že vyvrtávací tyč není dostatečně tuhá, vzniká nerovný a kuželovitý povrch díry.
Rozlišujeme dva typy vyvrtávacích tyčí: vyvrtávající tyč na průchozí díry (nůž je upnut šroubem), vyvrtávací tyč na neprůchozí (slepé) díry (nůž je vsazen v šikmé díře tak, aby přesahoval čelo tyče. Proti vysunutí je zajištěn šroubem).
Nastavování a upínání vnitřních nožů
Pro výškové nastavení vnitřního nože je důležitý druh práce a druh obráběného materiálu. Rozlišujeme tři druhy nastavení nože - do osy soustružení, pod osu soustružení, nad osu soustružení.
Nejčastěji se nůž nastavuje do osy soustružení. Toto nastavení se využívá při hrubování i při hlazení. Úhly α a γ mají velikost získanou nabroušením nože.
Nastavením nože pod osu soustružení se zvětší úhel čela γ a úhel hřbetu α se zmenší. Toto nastavení se používá hlavně pro hrubování, protože při velkém úhlu čela se tříska snáze odděluje a odvádí.
Pro hlazení je naopak výhodné nastavit nůž nad osu soustružení. Úhel γ se sice zmenší, ale při malém průřezu třísky to nevadí. Úhel hřbetu α se zvětší a hřbet se méně tře po řezné ploše a ta zůstává čistá.
Výškové nastavení pod nebo nad osu soustružení není větší než 2 % průměru díry.
Nože se upínají v nožové hlavě pokud možno s co nejmenším vyložením, délka se řídí hloubkou soustružené díry. Vyložení se nastaví tak, že se k hloubce díry připočte 20 až 25 mm od kraje nožové hlavy. Před soustružením se délka díry a potřebná mezera označí křídou na tělese nože.
